設備介紹

該設備為全球首臺“20振鏡頭1200mm×2400mm鈣鈦礦高速激光刻蝕成套設備”，由元祿光電和華中科技大學共同研發，不僅在國內國際首開先河，更以行業領航者的姿態，引領技術潮流。作為國內外首發的創新之作，此套設備是目前市場上極少數能夠生產超大尺寸1200*2400mm組件的鈣鈦礦太陽能電池激光刻蝕設備。

高效率：單設備20路光束，加工時間30s，實現更高產能；

高精度：采用高精度相機及軟件算法實現高精度劃線的精準控制，整體精度10um；

高可靠：采用獨特的機械設計理念，平臺動，膜面劃，實現設備高穩定性；

設備特點

① 20個振鏡頭同時加工；20套激光部分光程一致，光束質量好；單路激光可調，確保光路穩定性；振鏡加工，子電池寬度任意可調；振鏡聚焦加工，焦深更大，工藝窗口更大

② 整片產品真空吸附，確保產品平面度；平臺單方向動一次，避免產品來回跑動導致錯位；直線電機配合高精度光柵尺，對比氣浮平臺，環境適應性更好，穩定性更高；平臺運動速度配合振鏡掃描速度，加工時間更短，速度更快。

③ 功率計定期自檢功率；3套旁軸視覺同時進行振鏡校正；3套定位相機進行MARK點檢測；產品歸正，劃線直線度修正，確保最小死區面積；20振鏡頭拼接精度<10um，死區<250um

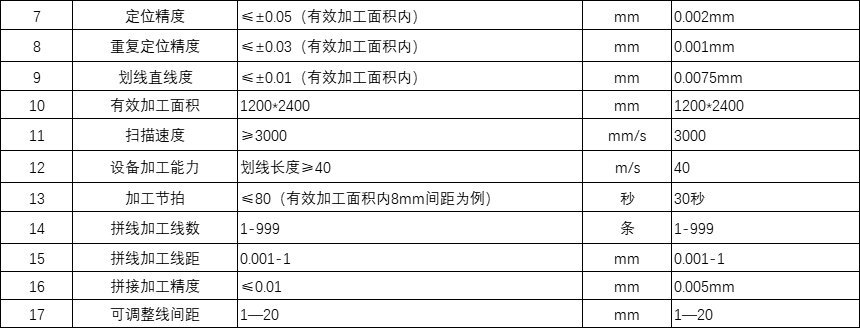

設備參數

元祿光電憑借自身在鈣鈦礦光伏行業多年積累的激光技術與精密裝備技術優勢，以及一流的人才團隊，研發打造了先進的大幅面鈣鈦礦高速激光刻蝕成套設備，布局了多項發明和新型實用技術專利。以豐富的行業經驗、創新的技術手段、沉淀的研發實力為鈣鈦礦GW級產線生產保駕護航！
