超大幅面鈣鈦礦電池劃線方案

一、公司簡介

武漢元祿光電技術有限公司系高新技術企業，是一家光電技術及應用研究開發的高科技激光設備制造商，公司依托華中科技大學光電子科學與工程學院雄厚的技術支撐，致力于激光微細加工技術及設備的研發和制造。

武漢元祿光電技術有限公司成立于2017年，至今雖然只有短短6年，但是公司內部技術人員致力于激光微精密加工領域已有20多年經驗，特別是近3年在新型鈣鈦礦電池激光劃線應用領域在國內更是處于領先地位，國內各大高校、科研單位激光設備覆蓋面廣，合作團隊技術領先，占有率高。元祿光電可以根據客戶需求定制任意波段、任意尺寸激光劃線設備，滿足客戶各種材料類型的激光劃線應用。可定制單一波段光源實現P1-P4劃線，可定制實驗室單機型，可定制產線配套自動化量產設備，且均具備實際出貨能力。

針對鈣鈦礦電池領域武漢元祿光電采用定制激光光源，可滿足更窄線寬、更小死區面積，減小甚至消除火山口現象，可實現對TCO的無損劃線，可一機實現多層甚至全部層的劃線功能。武漢元祿光電設備種類齊全，可選擇性廣。

二、鈣鈦礦激光劃線設備介紹

采用自主研發的控制軟件、直接導入CAD 數據CCD相機定位自動激光刻蝕，操作簡單，方便快捷；通過軟件實時調節振鏡與直線電機、電動升降工作臺的設計，加上真空吸附托盤裝置，能有效地解決激光刻蝕加工運行中的平穩性。設備集數控技術、激光技術、軟件技術等光機電高技術于一體，具有高靈活性、高精度、高速度等先進制造技術的特征。可大范圍內進行各種圖案，各種尺寸的精密、高速刻蝕，并且能夠保證很高的產能，是一個可靠、穩定和具有高性能價格比的產品。

激光設備在鈣鈦礦制備中的作用，主要是將大面積電池片分切成多個等面積的子電池片，并實現多個子電池間的串聯，同時激光設備還可在基片上雕刻字符、二維碼等可追溯信息，以及企業LOGO。

由于單一波長激光對材料的加工存在一定的局限性，為了保證每一層的加工效果與質量，我們針對鈣鈦礦電池每一層不同的材料，選用了不同的激光進行刻蝕加工，分別對應P1/P2/P3/P4。

2.1基本功能介紹

1）選擇性刻蝕太陽能器件的不同功能層來完成太陽能組件的制備

2)最大基片能達到 300mm*300mm（可根據需求定制）

3)死區面積最小寬度150μm

4)能有效的有選擇性的在不同基底（包括剛性和柔性）去除 TCO，電子傳輸層/活性層/空穴傳輸層和金屬

5)能有效控制激光在操作過程中對已有材料的熱影響、火山口、缺陷控制

6)能與手套箱集成，并具備控溫功能與惰性氣體循環功能（選配）

7）兼容基板厚度0.01-40mm。

8）配置激光功率計，測量出光功率，并能在加工軟件上顯示。

2.2設備介紹

根據不同場景的需求，配置納秒脈寬的紅外光纖（1064nm）、綠光（532nm）波段光源；皮秒脈寬的紅外光纖（1064nm）、綠光（532nm）、紫外（355nm）波段光源；飛秒脈寬的紅外光纖（1030nm）、綠光（515nm）波段光源進行微精細激光刻蝕、劃線、構造去除、劃片、表面剝離等應用。

2.3適用類型

適用于柔性PET/PI/PEN/玻璃等基底材料上的鈣鈦礦太陽能電池激光刻蝕劃線應用。

玻璃、PET、PI、PNT等基底上薄膜材料激光刻蝕，應用于觸摸屏、光伏太陽能電池、電至色玻璃等行業。

2.4適用材料

適用于導電銀漿、ITO、FTO、氧化鋅、氧化鋯、氧化鈦、氧化鎳、碳粉、金、銀、銅、鋁等導電金屬、石墨烯、碳納米管、氧化物、鈣鈦礦電池Spiro-OMeTAD、Perovskite、SnO2、C60、PCBM等材料處理。針對鈣鈦礦電池領域激光刻蝕劃線技術上元祿光電積累了獨到的技術優勢。

2.5 設備性能參數

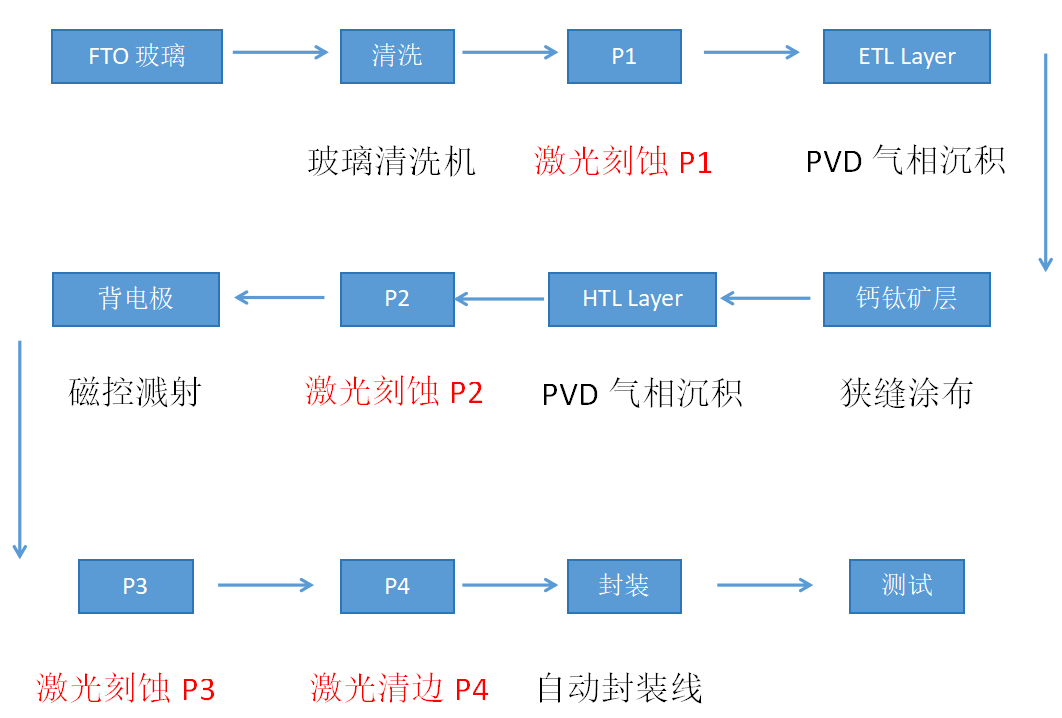

三、鈣鈦礦設備工作流程

四、部分樣品展示

五、榮譽資質

  六、聯系方式

電話 13429899098  座機：027-63496399

地址：武漢市東湖高新技術開發區黃龍山東路6號

郵箱：info@whlasers.com  網址：http://www.fqjgs.cn
